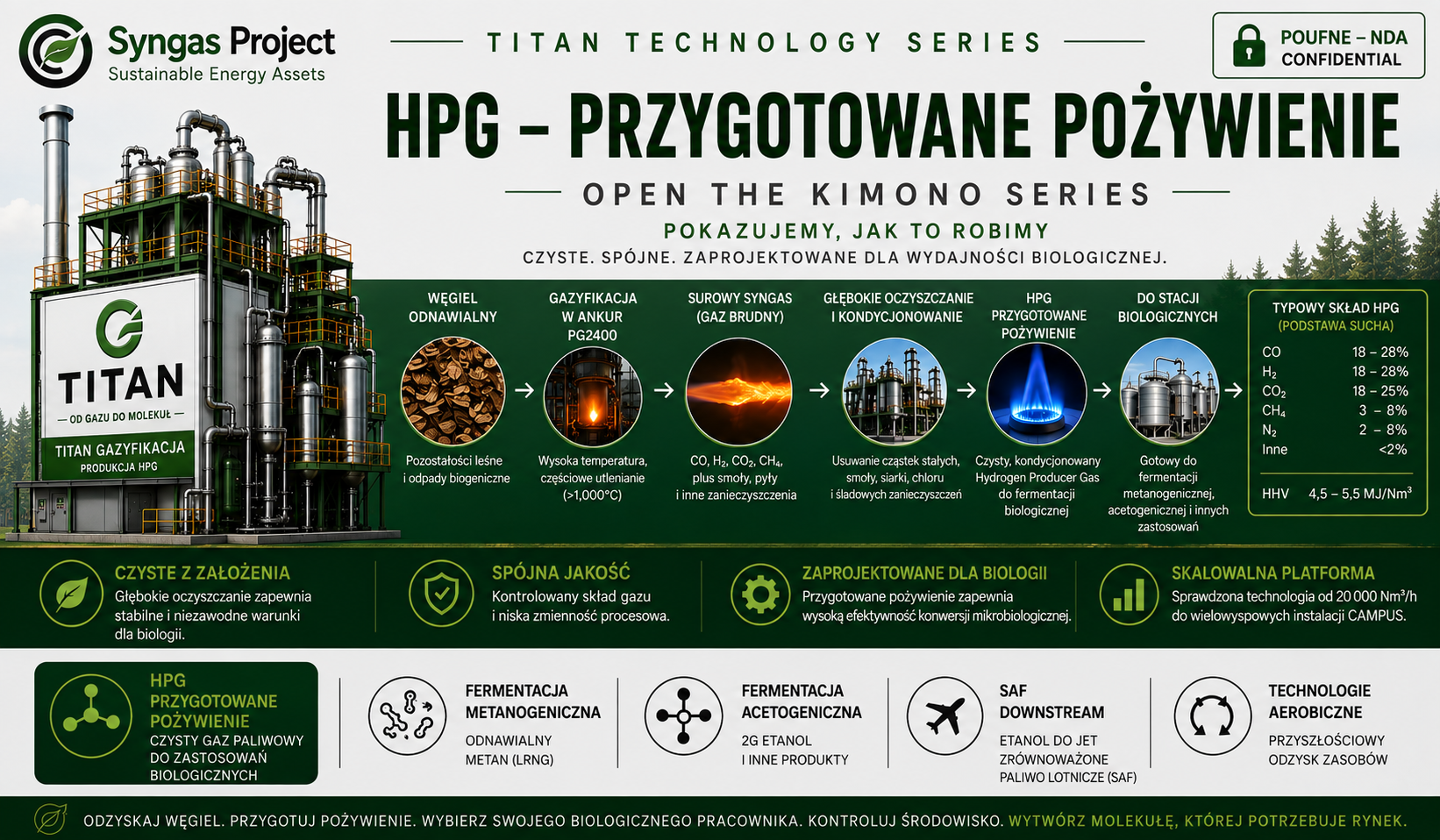

TECHNOLOGIA HPG — OPEN KIMONO
TITAN | ANKUR PG2200 | Gaz Producentowy Wodorowy
1. Technologia HPG w skrócie
TITAN przekształca przygotowane pozostałości leśne w Gaz Producentowy Wodorowy (HPG) z wykorzystaniem modułowych gazyfikatorów ANKUR PG2200.
Każda wyspa TITAN obejmuje sześć gazyfikatorów PG2200, zainstalowanych jako trzy pary.
Dwie wyspy tworzą jeden klaster TITAN, co daje dwanaście gazyfikatorów PG2200 na klaster.
TITAN rozwijany jest etapami, przy czym każda faza obejmuje jeden kompletny klaster.
1 wyspa = 6 × PG2200
1 klaster = 2 wyspy = 12 × PG2200
1 faza = 1 klaster
Maksymalny TITAN = 3 klastry = 6 wysp = 36 × PG2200
Filozofia operacyjna jest celowo konserwatywna.
TITAN eksploatuje gazyfikatory w ich optymalnym zakresie roboczym, zamiast stale pracować na granicy maksymalnych możliwości.
Pełny zakres projektowy zapewnia dodatkową zdolność produkcji gazu, gdy jest ona potrzebna, a także umożliwia rotacyjne wyłączanie pojedynczych gazyfikatorów w celu czyszczenia i obsługi technicznej, podczas gdy pozostałe urządzenia utrzymują wymaganą produkcję HPG.
TITAN HPG — podstawa projektowa
| Parametr | Podstawa TITAN |
| Dostawca technologii | ANKUR Scientific |
| Gazyfikator produkcyjny | PG2200 |
| Liczba gazyfikatorów na wyspę | 6 |
| Układ wyspy | 3 pary × 2 PG2200 |
| Liczba wysp na klaster | 2 |
| Liczba PG2200 na klaster | 12 |
| Liczba klastrów na fazę | 1 |
| Maksymalna liczba klastrów TITAN | 3 |
| Maksymalna liczba wysp TITAN | 6 |
| Maksymalna liczba PG2200 | 36 |
| Gazyfikator szkoleniowy | 1 × PG350 — Sektor 3 |
| Oczyszczanie gazu | ANKUR Ultra Clean Gas Mode |
| Podstawowy surowiec | Przygotowane pozostałości leśne |
| Nominalne zużycie biomasy | ~420 t/dobę |
| Preferowany energetyczny wsad biomasy | ~70 MW |
| Szczytowy zakres projektowy | ~100 MW |
| Kondycjonowany HPG na kolektorze | 51,5 MW |
| Nominalny przepływ HPG | 20 000 Nm³/h |
| Podstawa projektowa biocharu | ~30 t/dobę na klaster |
| Konwersja downstream | Acetogeniczna + metanogeniczna |
| Filozofia projektowa | Optymalna praca + znaczny zapas mocy |
Różnica pomiędzy preferowanym punktem pracy a pełnym zakresem projektowym jest celowa.
Zapewnia elastyczność wobec zmienności surowca, rotacji gazyfikatorów, czyszczenia, konserwacji, rezerwy operacyjnej oraz zwiększonej produkcji HPG wtedy, gdy jest ona potrzebna.
2. Doświadczenie i dorobek ANKUR
ANKUR rozwija i dostarcza modułowe systemy gazyfikacji od 1986 roku.
TITAN bazuje więc na ugruntowanej platformie gazyfikacyjnej i integruje ją z większym systemem produkcji HPG, oczyszczania gazu, odzysku energii oraz konwersji mikrobiologicznej.
Doświadczenie ANKUR
| Obszar | Podstawa |
| Rok założenia | 1986 |
| Doświadczenie w gazyfikacji | 40 lat |
| Skutecznie zgazyfikowane surowce | 50+ |
| Doświadczenie geograficzne | Cztery kontynenty |
| Obsługiwane instalacje | 1 500+ |
| Platforma produkcyjna TITAN | PG2200 |
| Konfiguracja wyspy TITAN | 6 × PG2200 |
| Konfiguracja klastra TITAN | 12 × PG2200 |
| Platforma szkoleniowa TITAN | PG350 |
PG2200 daje TITAN powtarzalną jednostkę modułową zamiast konieczności opracowania jednego bardzo dużego, indywidualnie projektowanego reaktora gazyfikacyjnego.
Architektura jest celowo powtarzalna:
para → wyspa → klaster → faza → TITAN
Ta sama jednostka gazyfikacyjna jest replikowana wraz z rozwojem TITAN.
3. Syngas Project — bezpośrednie doświadczenie z gazyfikacją
TITAN nie jest pierwszym fizycznym doświadczeniem Syngas Project z technologią gazyfikacji ANKUR.
Syngas Project wcześniej zbudował, zainstalował, uruchomił i eksploatował dwa pełnowymiarowe gazyfikatory ANKUR w RUMI, w Polsce.
Doświadczenie RUMIA
| Obszar | Pozycja Syngas Project |
| Pełnowymiarowe gazyfikatory ANKUR | 2 |
| Budowa | Bezpośrednie doświadczenie |
| Montaż mechaniczny | Bezpośrednie doświadczenie |
| Montaż elektryczny | Bezpośrednie doświadczenie |
| Uruchomienie | Bezpośrednie doświadczenie |
| Rozpalanie | Bezpośrednie doświadczenie |
| Eksploatacja gazu producentowego | Bezpośrednie doświadczenie |
| Pomiary gazu | Bezpośrednie doświadczenie |
| Utrzymanie techniczne | Bezpośrednie doświadczenie |
| Warunki eksploatacyjne w Polsce | Bezpośrednie doświadczenie |
| Dokumentacja pakowania / załadunku | Zachowana |
| Dokumentacja instalacyjna | Zachowana |
| Dokumentacja fotograficzna | Zachowana |
RUMIA stanowi bezpośrednie doświadczenie wykonawcze i eksploatacyjne wspierające obecny projekt TITAN.
Pomiary gazu producentowego wykonane podczas tej pracy stanowią również praktyczne odniesienie do reprezentatywnych danych dla europejskich pozostałości leśnych wykorzystywanych obecnie w TITAN.
4. Modułowa budowa i szybki montaż
PG2200 zaprojektowano z myślą o produkcji, pakowaniu, transporcie, szybkim montażu i powtarzalnej replikacji.
Syngas Project zachował dokumentację ANKUR dotyczącą pakowania, załadunku i montażu, wykorzystywaną podczas wcześniejszego programu gazyfikatorów.
Montaż
| Element | Pozycja praktyczna |
| Transport | Modułowo zapakowane urządzenia |
| Rozładunek | Zdefiniowana sekwencja |
| Montaż mechaniczny | Powtarzalny |
| Fundament | Przygotowane śruby kotwiące |
| Ustawienie | Konwencjonalne podnoszenie i pozycjonowanie |
| Montaż mechaniczny | Poniżej jednego tygodnia na gazyfikator przy doświadczonym zespole |
| Montaż elektryczny | Główny lokalny czynnik harmonogramowy |
| Aparatura i automatyka | Standardowa instalacja i uruchomienie |
| Replikacja | Powtarzana sekwencja montażowa |
Modułowość ta jest szczególnie dobrze widoczna w zakładach testowych ANKUR.
Gazyfikator przeznaczony do testów może zostać pobrany z magazynu, ustawiony na stanowisku badawczym, zmontowany, podłączony i szybko uruchomiony.
Sekwencja zakładowa
wybór gazyfikatora → transport z magazynu → ustawienie na stanowisku → montaż → podłączenie instalacji mechanicznych → podłączenie elektryki i automatyki → załadunek surowca → rozpalenie → stabilna produkcja gazu producentowego
W praktycznych demonstracjach obserwowanych przez zespół projektowy gazyfikator wybrany poprzedniego dnia mógł zostać ustawiony na stanowisku i uruchomiony następnego ranka.
Okno montażowe zależy więc przede wszystkim od organizacji i doświadczenia lokalnego zespołu instalacyjnego — szczególnie zespołu elektrycznego i automatyki — a nie od mechanicznej złożoności samego gazyfikatora.
5. Zakres roboczy, zapas mocy i rotacja gazyfikatorów
TITAN eksploatuje gazyfikatory PG2200 w ich optymalnym zakresie roboczym.
Zasada jest podobna do eksploatacji samochodu.
Samochód jest projektowany z mocą i prędkością znacznie większą niż potrzebna w normalnej jeździe. Prowadzi się go z prędkością odpowiednią do drogi, warunków oraz obowiązującego ograniczenia, zachowując dodatkową moc na moment, kiedy jest potrzebna.
TITAN pracuje z gazyfikatorami na tej samej zasadzie.
Zakres projektowy określa pełną zainstalowaną zdolność systemu.
Zakres operacyjny to obszar, w którym gazyfikatory zapewniają najlepszą kombinację stabilnej produkcji HPG, jakości gazu, sprawności oraz trwałości urządzeń.
Różnica daje dodatkową moc wtedy, gdy TITAN jej potrzebuje.
Zakres operacyjny
| Parametr | Podstawa TITAN |
| PG2200 na wyspę | 6 |
| Układ | 3 pary |
| Preferowany energetyczny wsad biomasy | ~70 MW |
| Szczytowy zakres projektowy | ~100 MW |
| Projektowa moc kondycjonowanego HPG | 51,5 MW |
| Przepływ kondycjonowanego HPG | 20 000 Nm³/h |
| Normalna filozofia pracy | Optymalna wydajność |
| Dostępny zapas | Dodatkowa zdolność produkcji HPG |
Rezerwa nie jest więc tworzona przez stałe pozostawianie jednego gazyfikatora wyłączonego.
W normalnej pracy system pracuje komfortowo w ramach dostępnej zdolności.
Gdy pojedynczy PG2200 zostaje wyłączony, pozostałe pięć może zwiększyć swoją pracę w ramach dostępnego zapasu i przejąć wymaganą produkcję HPG.
Rotacja gazyfikatorów
6 gazyfikatorów pracuje w optymalnym zakresie
↓
1 PG2200 wybrany do rotacji
↓
5 PG2200 zwiększa obciążenie w ramach dostępnego zapasu
↓
utrzymanie wymaganej wspólnej produkcji HPG
↓
gazyfikator offline jest czyszczony i kontrolowany
↓
ponowne załadowanie gazyfikatora
↓
przygotowanie do kolejnej rotacji operacyjnej
Jest to ważny element filozofii operacyjnej TITAN.
Nie istnieje stale wyznaczony gazyfikator rezerwowy.
Zamiast tego modułowy układ par umożliwia przechodzenie pojedynczych jednostek przez cykl pracy, czyszczenia i obsługi bez konieczności zatrzymywania całej wyspy.
Rozróżnienie jest proste:
Zakres projektowy = dostępna moc.
Zakres operacyjny = obszar najlepszej normalnej pracy.
Zapas operacyjny = dodatkowa moc dostępna wtedy, gdy proces jej potrzebuje.
6. Zużycie biomasy
TITAN przyjmuje około 420 ton/dobę przygotowanych pozostałości leśnych.
Podstawa operacyjna biomasy
| Parametr | Podstawa TITAN |
| Nominalne zapotrzebowanie biomasy | ~420 t/dobę |
| Średni równoważny przepływ | ~17,5 t/h |
| Preferowany energetyczny wsad | ~70 MW |
| Szczytowy zakres projektowy | ~100 MW |
| Sterowanie podawaniem | Zapotrzebowanie HPG + stan reaktora |
Podawanie surowca do pojedynczego PG2200 nie jest traktowane jako sztywna liczba ton na godzinę.
Zależy ono od stanu złoża reaktora, właściwości biomasy, konfiguracji pracy oraz wymaganej produkcji HPG.
Zasada sterowania jest prosta:
dostosować wsad tak, aby utrzymać wymaganą produkcję gazu.
Znaczna różnica pomiędzy preferowanym punktem pracy a pełnym zakresem projektowym umożliwia również kompensację zmian w użytecznej energii zawartej w biomasie.
7. Specyfikacja pozostałości leśnych
PG2200 wykorzystuje przygotowaną, stosunkowo grubą biomasę drzewną, a nie drobno zmielony materiał.
Podstawa paliwowa ANKUR PG2200
| Parametr | Podstawa |
| Wartość opałowa netto | >3 600 kcal/kg przy wilgotności 20% |
| Wilgotność | <20% mokrej masy |
| Gęstość nasypowa | >250 kg/m³ |
| Popiół | <5% suchej masy |
| Temperatura deformacji popiołu | ≥1 200°C |
| Części lotne | ≥75% suchej masy |
| Węgiel stały | ≥18% suchej masy |
| Szerokość | 25–100 mm |
| Długość | 100–125 mm |
| Grubość | >25 mm |
| Materiał poniżej 25 mm | Odsiewany |
Stosunkowo gruba specyfikacja jest istotna.
PG2200 nie wymaga drobnego mielenia biomasy.
Ogranicza to niepotrzebne pylenie i powstawanie frakcji drobnej, a przesiewanie usuwa materiał podwymiarowy przed jego podaniem do głównego układu gazyfikacji.
8. Przygotowanie biomasy i naturalna zmienność
Sekwencja przygotowania
| Etap | Funkcja |
| Pozyskanie | Zbiór pozostałości leśnych |
| Zrębkowanie | Uzyskanie wymaganych wymiarów |
| Przesiewanie | Usunięcie frakcji drobnej i zanieczyszczeń |
| Suszenie | Kontrola wilgotności w razie potrzeby |
| Magazynowanie | Buforowanie ciągłego zapotrzebowania instalacji |
| Podawanie | Zasilanie poszczególnych PG2200 |
| Gazyfikacja | Produkcja HPG |
Pozostałości leśne są materiałem naturalnym.
Wilgotność, gęstość i wartość opałowa zmieniają się pomiędzy partiami.
To normalne.
Reakcja TITAN na zmienność surowca
| Zmienność | Reakcja TITAN |
| Wilgotność | Suszenie / korekta wsadu |
| Wartość opałowa | Korekta wsadu |
| Gęstość | Korekta sposobu podawania |
| Rozkład frakcji | Przesiewanie |
| Popiół | Utrzymanie specyfikacji |
| Zmienność sezonowa | Korekta warunków pracy |
| Niższa energia użyteczna | Zwiększenie wsadu w ramach dostępnego zakresu |
| Wyższa energia użyteczna | Redukcja wsadu |
| Wymagany HPG | Utrzymanie zapotrzebowania downstream |
Szeroki zakres pracy układu gazyfikacji jest jednym z mechanizmów, dzięki którym TITAN kompensuje naturalną zmienność biomasy.
9. Char, popiół i biochar
Gazyfikacja przekształca większość użytecznej energii biomasy w HPG, pozostawiając jednocześnie stałą frakcję węglową i mineralną.
TITAN odzyskuje ten materiał w suchym układzie odprowadzania charu i popiołu.
| Parametr | Podstawa TITAN / ANKUR |
| Popiół w surowcu | <5% suchej masy |
| Temperatura deformacji popiołu | ≥1 200°C |
| Frakcja stała | Suchy char / popiół |
| System odbioru | Chłodzony wodą przenośnik ślimakowy |
| Frakcja bogata w węgiel | Char / biochar |
| Podstawa projektowa TITAN | ~30 t/dobę na klaster |
| Obsługa | Odbiór i chłodzenie |
| Ostateczna specyfikacja | Potwierdzana analizą i kwalifikacją produktu |
Surowy materiał wychodzący z gazyfikatora i końcowy kwalifikowany biochar nie są automatycznie traktowane jako ten sam produkt.
Odzyskana frakcja bogata w węgiel jest charakteryzowana i, w razie potrzeby, dalej przetwarzana zgodnie z wymaganiami końcowej specyfikacji produktu.
10. Ścieżki węgla
Węgiel wprowadzany do TITAN jest celowo rozdzielany pomiędzy produkty gazowe, ciekłe i stałe.
| Ścieżka węgla | Produkt TITAN |
| CO w HPG | Surowiec do konwersji mikrobiologicznej |
| CO₂ w HPG | Konwersja / odzysk |
| Konwersja acetogeniczna | Etanol 2G |
| Konwersja metanogeniczna | Metan odnawialny |
| Węgiel stały | Biochar / char |
| Odzyskany CO₂ | Oddzielny strumień produktowy zależny od konfiguracji |
Gazyfikacja jest więc pierwszym etapem konwersji węgla, a nie etapem końcowego produktu.
Głównym zadaniem układu HPG jest przekształcenie stałego odnawialnego węgla w kontrolowany gazowy surowiec molekularny dla dalszych procesów konwersji.
11. Wewnątrz PG2200
| Strefa procesu | Funkcja |
| Suszenie | Usunięcie pozostałej wilgoci |
| Piroliza | Uwolnienie substancji lotnych |
| Utlenianie | Wytworzenie temperatury procesu |
| Redukcja / gazyfikacja | Konwersja węgla do cząsteczek gazowych |
| Odbiór charu / popiołu | Odzysk frakcji stałej |
| Wylot gazu | Przekazanie gorącego gazu do oczyszczania |
Temperatury w aktywnej wysokotemperaturowej strefie gazyfikacji mogą przekraczać 1 000°C.
Gaz jest następnie stopniowo chłodzony w dalszej części układu oczyszczania.
Temperatura reaktora, temperatura gorącego gazu, temperatura filtracji i temperatura gazu kondycjonowanego są więc odrębnymi warunkami operacyjnymi.
12. ANKUR Ultra Clean Gas Mode
TITAN stosuje konfigurację ANKUR Ultra Clean Gas przed skierowaniem HPG do konwersji mikrobiologicznej.
| Etap | Urządzenie / proces | Funkcja |
| 1 | PG2200 | Gazyfikacja |
| 2 | Filtracja wysokotemperaturowa | Usuwanie gorących cząstek stałych |
| 3 | Chłodzenie | Obniżenie temperatury gazu |
| 4 | Odbiór kondensatu | Separacja cieczy |
| 5 | Eliminator mgły | Usuwanie kropli i aerozoli |
| 6 | Filtr dokładny | Usuwanie drobnych cząstek |
| 7 | Filtr plisowany | Dalsze polerowanie gazu |
| 8 | Filtracja równoległa | Końcowe polerowanie / elastyczność |
| 9 | Sucha dmuchawa | Transport gazu |
| 10 | Kolektor | Dostawa kondycjonowanego HPG |
Usuwanie mgły, kondensatu i cząstek stałych stanowi normalny element kondycjonowania gazu, a nie sytuację wyjątkową.
Celem jest stabilny strumień HPG odpowiedni dla dalszych systemów konwersji biologicznej.
13. Reprezentatywny HPG z europejskich pozostałości leśnych
Obecny skład gazu TITAN opiera się na kontrolowanych testach ANKUR wykonanych na reprezentatywnych europejskich pozostałościach leśnych.
Uzyskany zakres gazu jest zgodny z pomiarami gazu producentowego wykonanymi przez Syngas Project na pełnowymiarowych gazyfikatorach ANKUR w RUMI.
Stanowi więc najlepszy dostępny reprezentatywny zbiór danych dla obecnego etapu pre-FID.
Reprezentatywny kondycjonowany HPG
| Składnik | Reprezentatywny HPG |
| Wodór — H₂ | ~21% obj. |
| Tlenek węgla — CO | ~34% obj. |
| Dwutlenek węgla — CO₂ | ~12% obj. |
| Azot — N₂ | ~24% obj. |
| Metan — CH₄ | <4% obj. |
| Tlen — O₂ | <1% obj. |
| H₂O + gazy obojętne | <4% obj. |
| H₂ + CO | <55% obj. |
| Aromaty | 300–340 ppm |
| Smoła | <10 mg/Nm³ |
| Drobne cząstki 1–5 μm | <5 mg/Nm³ |
Reprezentatywny skład stosowany jest do projektowego przepływu TITAN:
20 000 Nm³/h na wyspę
14. Reprezentatywny zakres składu gazu
Biomasa leśna jest naturalnym surowcem.
Dokładny skład gazu zmienia się wraz z rodzajem surowca, wilgotnością, sezonem oraz warunkami pracy.
TITAN projektuje więc instalację w oparciu o zakres operacyjny HPG, a nie założenie, że każda godzina pracy odtworzy dokładnie jeden wynik laboratoryjny.
| Etap projektu | Podstawa gazowa |
| Obecny pre-FID | Reprezentatywny zbiór ANKUR dla europejskich pozostałości leśnych |
| Porównanie operacyjne | Pomiary RUMIA |
| Projektowanie szczegółowe | Wielokrotne próbki reprezentatywne z Polski |
| Rozruch | Pomiary z zainstalowanych PG2200 TITAN |
| Eksploatacja | Ciągły pomiar i sterowanie procesem |
Wraz z rozwojem projektu dane reprezentatywne będą stopniowo zastępowane rzeczywistymi danymi z instalacji TITAN.
15. Kontrola bilansu energetycznego HPG
| Parametr | Wartość |
| Kondycjonowany HPG | 51,5 MW |
| Przepływ HPG | 20 000 Nm³/h |
| Wynikowa gęstość energetyczna TITAN | ~9,27 MJ/Nm³ |
| Reprezentatywny gaz europejski | ~9,13 MJ/Nm³ |
| Różnica | ~1,5% |
Reprezentatywny zbiór danych gazowych i obecna podstawa energetyczna TITAN są więc ze sobą ściśle zgodne.
16. Kolektor HPG — granica inżynieryjna
Kolektor HPG stanowi wyraźną granicę inżynieryjną pomiędzy produkcją gazu a dalszą konwersją biologiczną.
Produkcja HPG ANKUR
Przygotowane pozostałości leśne
↓
6 × PG2200 — 3 pary
↓
Filtracja gorącego gazu
↓
Chłodzenie
↓
Usuwanie kondensatu
↓
Usuwanie mgły
↓
Dokładne oczyszczanie
↓
KOLEKTOR HPG
20 000 Nm³/h
51,5 MW HPG
Kondycjonowany Gaz Producentowy Wodorowy
↓
Konwersja biologiczna
Konwersja acetogeniczna
i/lub
konwersja metanogeniczna
↓
WGS tam, gdzie wymagane
↓
Fermentacja
↓
Odzysk produktów
↓
Integracja cieplna
Granica jest celowo jasna:
ANKUR produkuje i kondycjonuje HPG. Systemy downstream przekształcają kondycjonowane cząsteczki w produkty.
17. HPG do produktów
Przy standardowym układzie 50:50:
| Parametr | Acetogeniczna | Metanogeniczna |
| Przydział HPG | ~25,75 MW | ~25,75 MW |
| Główny produkt | Etanol 2G | Metan odnawialny |
| Podstawa energetyczna produktu | ~19 MW | ~25 MW |
| Ciepło procesowe przy obciążeniu projektowym | ~4 MWth | ~4 MWth |
Pozycja 50:50 jest podstawą operacyjną, a nie ograniczeniem technologicznym.
TITAN może zmieniać podział kondycjonowanego HPG zgodnie z zapotrzebowaniem produktowym i rynkowym.
To fundamentalna cecha platformy:
wspólnym produktem pośrednim jest HPG; końcowy produkt zależy od kierunku dalszej konwersji.
18. Bilans elektryczny i cieplny
Filozofia elektryczna TITAN opiera się na minimalizacji zużycia pomocniczego oraz maksymalizacji odzysku energii.
Celem jest unikanie zużywania sprzedawalnego metanu odnawialnego wyłącznie po to, aby zasilać samą instalację.
Zidentyfikowane zapotrzebowanie elektryczne
| Odbiornik | Obecna podstawa |
| Urządzenia procesowe Electrochaea | ~0,850 MWe |
| Pompy, przenośniki i urządzenia pomocnicze ANKUR | ~0,950 MWe |
| Elektryczny ekwiwalent systemu LRNG | ~1,500 MWe |
| Łączne zidentyfikowane zapotrzebowanie | ~3,300 MWe |
Odzyskana i odnawialna energia elektryczna
| Źródło | Obecna podstawa |
| Turbina na gazie kolektorowym | ~2,0 MWe |
| ORC / kaskada cieplna | ~2,0 MWe |
| Podstawowa odzyskana moc | ~4,0 MWe |
| Fotowoltaika dachowa | Dodatkowa generacja odnawialna |
| BESS | Magazynowanie / zarządzanie szczytem |
| Silniki gazowe | Rezerwowa zdolność bilansująca |
| Dodatkowa energia odnawialna | Maksymalizowana w praktyce |
Na obecnej podstawie:
4,0 MWe odzyskanej generacji − 3,3 MWe zapotrzebowania = ~0,7 MWe podstawowego marginesu operacyjnego przed uwzględnieniem fotowoltaiki.
Jest to margines operacyjny, a nie założony stały eksport energii.
19. Ograniczenie zużycia własnego gazu
Hierarchia elektryczna TITAN została celowo zaprojektowana tak, aby zachować metan odnawialny jako produkt handlowy.
| Priorytet | Strategia elektryczna TITAN |
| 1 | Ograniczyć zużycie energii |
| 2 | Odzyskać energię elektryczną z dostępnych strumieni energetycznych |
| 3 | Maksymalizować odzysk z kaskady cieplnej / ORC |
| 4 | Wykorzystywać fotowoltaikę dachową, gdy jest dostępna |
| 5 | Używać BESS do redukcji szczytów, rozruchów i bilansowania przejściowego |
| 6 | Zapewnić dodatkowe odnawialne źródła rezerwowe, gdzie jest to praktyczne |
| 7 | Uruchamiać silniki gazowe jedynie wtedy, gdy jest to potrzebne do bilansowania lub zapewnienia odporności systemu |
TITAN jest więc projektowany jako aktywnie zarządzana wyspa energetyczna.
Generacja z silników gazowych pozostaje dostępna bez konieczności zatrzymywania produkcji HPG lub fermentacji, ale nie jest przewidziana jako podstawowe źródło zasilania instalacji.
Celem jest zachowanie możliwie największej części metanu odnawialnego dla produkcji i sprzedaży LRNG, zamiast spalania go na potrzeby własne.
20. BESS i rezerwa odnawialna
BESS i fotowoltaika dachowa są integralnymi elementami systemu energetycznego TITAN.
| Funkcja | Wkład |
| Fotowoltaika dachowa | Odnawialna generacja dzienna |
| BESS | Redukcja obciążeń szczytowych |
| BESS | Wsparcie rozruchu silników i urządzeń |
| BESS | Bilans krótkotrwałych różnic między produkcją a zapotrzebowaniem |
| BESS | Wyrównywanie obciążenia |
| BESS | Magazynowanie energii odnawialnej |
| BESS | Stabilność wyspy energetycznej |
| Rezerwa odnawialna | Ograniczenie pracy silników gazowych |
| Silniki gazowe | Ostateczna rezerwa elastyczna |
Wraz z przejściem TITAN do szczegółowego projektowania każda praktyczna możliwość ograniczenia zużycia, zwiększenia odzysku ciepła, zwiększenia generacji odnawialnej i optymalizacji magazynowania energii będzie wykorzystywana.
21. Modułowa eksploatacja i utrzymanie ruchu
Architektura sześciu PG2200 na wyspę zapewnia dużą elastyczność operacyjną.
Reakcja operacyjna
| Sytuacja | Reakcja TITAN |
| Normalna praca | 6 PG2200 w optymalnym zakresie |
| Czyszczenie pojedynczego gazyfikatora | Wyłączenie wybranej jednostki |
| Konserwacja | Izolacja wybranego urządzenia |
| Pozostałe gazyfikatory | Zwiększenie pracy w ramach zapasu |
| Gazyfikator offline | Czyszczenie / inspekcja |
| Ponowne załadowanie | Przygotowanie do powrotu do pracy |
| Rotacja | Powtarzana pomiędzy jednostkami |
| Biomasa o niższej energii | Zwiększenie wsadu w ramach dostępnego zakresu |
| Biomasa o wyższej energii | Redukcja wsadu |
| Większe zapotrzebowanie HPG | Zwiększenie produkcji w ramach zakresu projektowego |
| Normalny cel | Utrzymanie wymaganego HPG na kolektorze |
Modułowa architektura oznacza, że obsługa techniczna jednego urządzenia nie musi oznaczać zatrzymania produkcji HPG.
Gdy jeden gazyfikator jest wyłączony, pozostałe pięć ma wystarczający zapas, aby przejąć wymaganą pracę.
Wyłączony gazyfikator może zostać oczyszczony, skontrolowany i ponownie załadowany, tak aby był gotowy do następnej rotacji operacyjnej.
Historyczna dokumentacja inżynieryjna ANKUR podsumowała zasadę modułową prosto:
„You can run any line any Gasifier as per requirements.”
22. Stała obecność techniczna ANKUR
Zaangażowanie ANKUR nie kończy się na dostawie urządzeń.
| Wsparcie ANKUR | Podstawa TITAN |
| Produkcja urządzeń | ANKUR |
| Montaż | ANKUR / TITAN |
| Uruchomienie | ANKUR |
| Początkowa eksploatacja | Obecność techniczna ANKUR |
| Rozszerzona gwarancja | 5 lat |
| Rollout | Obecność ANKUR podczas kolejnych wdrożeń |
| Minimalny okres wsparcia | Okres rozszerzonej gwarancji |
| Transfer wiedzy operatorskiej | Ciągły |
| Transfer wiedzy utrzymaniowej | Ciągły |
| Wiedza z replikacji | Przenoszona do kolejnych TITAN |
Celem jest ciągłość:
produkcja → montaż → uruchomienie → eksploatacja → utrzymanie → replikacja
Wraz z rozwojem TITAN od jednego klastra do dwóch i docelowo trzech, wiedza operacyjna zdobyta na pierwszych dwunastu PG2200 jest bezpośrednio przenoszona do kolejnych faz.
23. Sektor 3 — gazyfikator szkoleniowy PG350
Oprócz produkcyjnych PG2200 TITAN instaluje dedykowany gazyfikator szkoleniowy ANKUR PG350 w Sektorze 3.
Ośrodek szkoleniowy PG350
| Funkcja | Pozycja |
| Lokalizacja | Sektor 3 |
| Rola produkcyjna | Brak |
| Szkolenie operatorów | Tak |
| Rozruch / wyłączenie | Tak |
| Szkolenie surowcowe | Tak |
| Regulacja procesu | Tak |
| Inspekcja | Tak |
| Konserwacja | Tak |
| Diagnostyka usterek | Tak |
| Rozwój techników | Tak |
| Szkolenie zespołów rollout | Tak |
PG350 umożliwia praktyczne szkolenie bez wykorzystywania komercyjnego PG2200 jako urządzenia szkoleniowego.
W połączeniu ze stałą obecnością techniczną ANKUR Sektor 3 staje się stałym centrum eksploatacji, utrzymania i szkolenia HPG dla TITAN.
24. HPG Open Kimono — pozycja końcowa
| Pytanie | Pozycja TITAN |
| Gazyfikator produkcyjny | ANKUR PG2200 |
| Liczba gazyfikatorów na wyspę | 6 |
| Układ wyspy | 3 pary × 2 PG2200 |
| Liczba wysp na klaster | 2 |
| PG2200 na klaster | 12 |
| Klaster na fazę | 1 |
| Maksymalna liczba klastrów | 3 |
| Maksymalna liczba wysp | 6 |
| Maksymalna liczba PG2200 | 36 |
| Gazyfikator szkoleniowy | 1 × PG350 — Sektor 3 |
| Poprzednie pełnowymiarowe instalacje ANKUR Syngas Project | 2 |
| Poprzednia lokalizacja operacyjna | RUMIA, Polska |
| Nominalna biomasa | ~420 t/dobę |
| Preferowany energetyczny wsad biomasy | ~70 MW |
| Szczytowy zakres projektowy | ~100 MW |
| Kondycjonowany HPG | 51,5 MW |
| Przepływ HPG | 20 000 Nm³/h |
| Biochar | ~30 t/dobę na klaster — podstawa projektowa |
| Oczyszczanie gazu | ANKUR Ultra Clean Gas Mode |
| Reprezentatywny CH₄ | <4% obj. |
| Reprezentatywna smoła | <10 mg/Nm³ |
| Drobne cząstki | <5 mg/Nm³ |
| Zidentyfikowane zapotrzebowanie elektryczne | ~3,3 MWe |
| Podstawowa odzyskana moc | ~4,0 MWe |
| Podstawowy margines elektryczny | ~0,7 MWe przed fotowoltaiką |
| Fotowoltaika | Dodatkowa generacja odnawialna |
| BESS | Integralne bilansowanie i odporność |
| Silniki gazowe | Rezerwa, nie preferowane źródło podstawowe |
| Obecność OEM | Rollout / minimum pięcioletnia rozszerzona gwarancja |
| Rezerwa operacyjna | Dostępna w ramach zakresu pracy systemu |
| Filozofia utrzymania | Rotacja pojedynczych gazyfikatorów |
| Dodatkowa zdolność produkcji HPG | Wbudowana w zakres projektowy |
Pozycja projektowa HPG
TITAN wykorzystuje modułową architekturę gazyfikacji opartą na sześciu gazyfikatorach ANKUR PG2200 na wyspę, zainstalowanych jako trzy pary.
Dwie wyspy tworzą jeden klaster, co daje dwanaście PG2200 na klaster.
Każda faza TITAN dodaje jeden kompletny klaster.
Przy maksymalnym rozwoju TITAN obejmuje trzy klastry, sześć wysp i trzydzieści sześć gazyfikatorów PG2200.
System produkcyjny celowo pracuje w optymalnym zakresie operacyjnym, a nie stale przy maksymalnym możliwym obciążeniu.
Około 70 MW preferowanego energetycznego wsadu biomasy wspiera projektową produkcję 51,5 MW / 20 000 Nm³/h kondycjonowanego HPG, przy szczytowym zakresie projektowym wynoszącym około 100 MW.
Ta różnica jest zamierzona.
Podobnie jak samochód normalnie porusza się z prędkością odpowiednią do drogi, zachowując dodatkową moc wtedy, gdy jest potrzebna, TITAN eksploatuje gazyfikatory w punkcie najlepszej pracy, utrzymując jednocześnie znaczną dodatkową zdolność produkcyjną.
Ten zapas ma konkretny cel operacyjny.
Pojedynczy PG2200 może zostać wyłączony w celu czyszczenia, inspekcji i konserwacji.
Pozostałe pięć gazyfikatorów może zwiększyć swój udział w ramach dostępnego zakresu pracy, aby utrzymać wymagane wspólne obciążenie HPG.
Wyłączony gazyfikator jest następnie czyszczony, kontrolowany, ponownie załadowany i przygotowany do kolejnej rotacji operacyjnej.
Nie istnieje więc stale wyznaczony gazyfikator rezerwowy.
Rezerwa jest wbudowana w zdolność operacyjną całego systemu gazyfikacji.
TITAN jednocześnie ogranicza własne zużycie produktów, które sam wytwarza.
Obecne zidentyfikowane zapotrzebowanie elektryczne wynosi około 3,3 MWe, przy około 4,0 MWe podstawowej odzyskanej generacji z turbiny gazowej na kolektorze i kaskady cieplnej ORC, jeszcze przed uwzględnieniem fotowoltaiki dachowej.
BESS, fotowoltaika dachowa oraz dodatkowa odnawialna rezerwa energetyczna są integralnymi elementami tej strategii.
Silniki gazowe pozostają dostępne jako elastyczna rezerwa, jednak celem jest jednoznaczne ograniczenie zużycia sprzedawalnego metanu odnawialnego do rutynowego zasilania własnego.
Zasada operacyjna TITAN HPG jest więc następująca:
przygotować pozostałości leśne → eksploatować wszystkie PG2200 w optymalnym zakresie → produkować kondycjonowany HPG → rotacyjnie wyłączać pojedyncze gazyfikatory do czyszczenia i obsługi → wykorzystywać zapas mocy do utrzymania produkcji → odzyskiwać char/biochar → odzyskiwać dostępną energię → minimalizować zużycie własne energii elektrycznej → zachować gaz odnawialny do sprzedaży → zwiększać produkcję HPG, gdy jest to potrzebne.
